Description

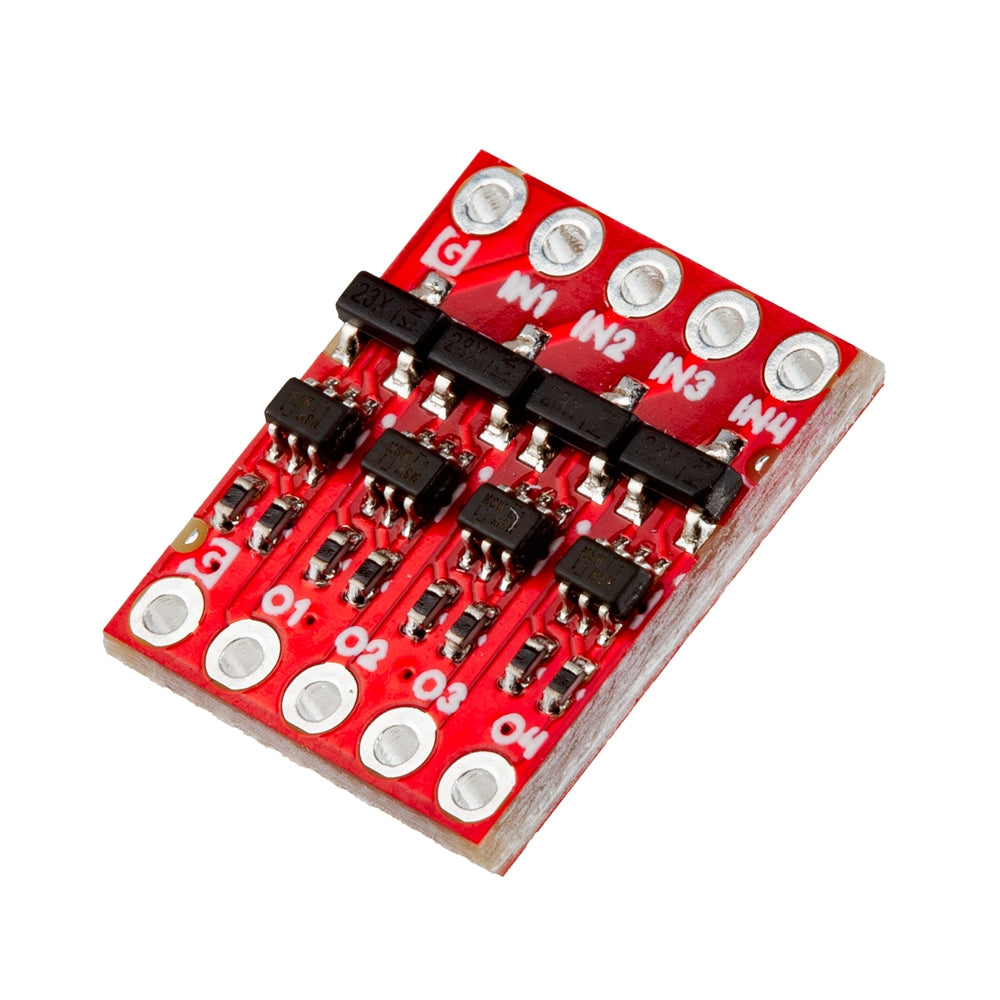

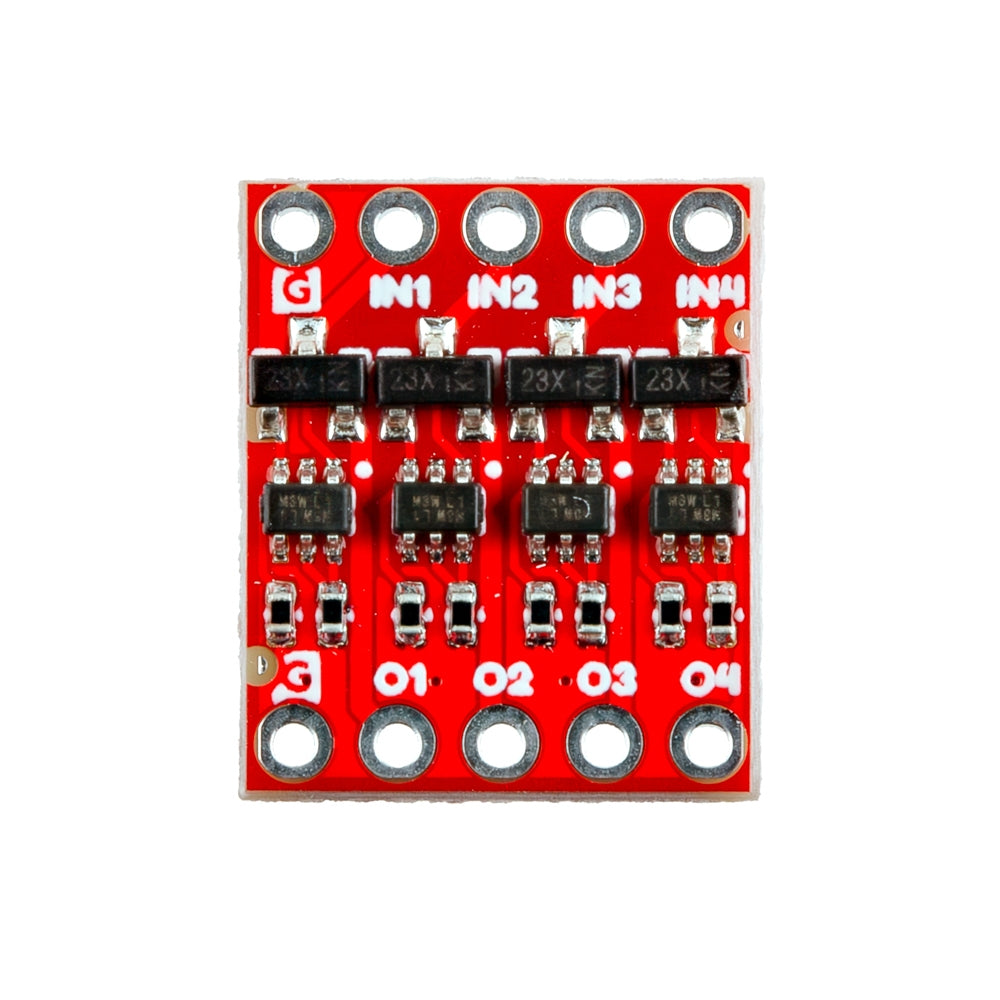

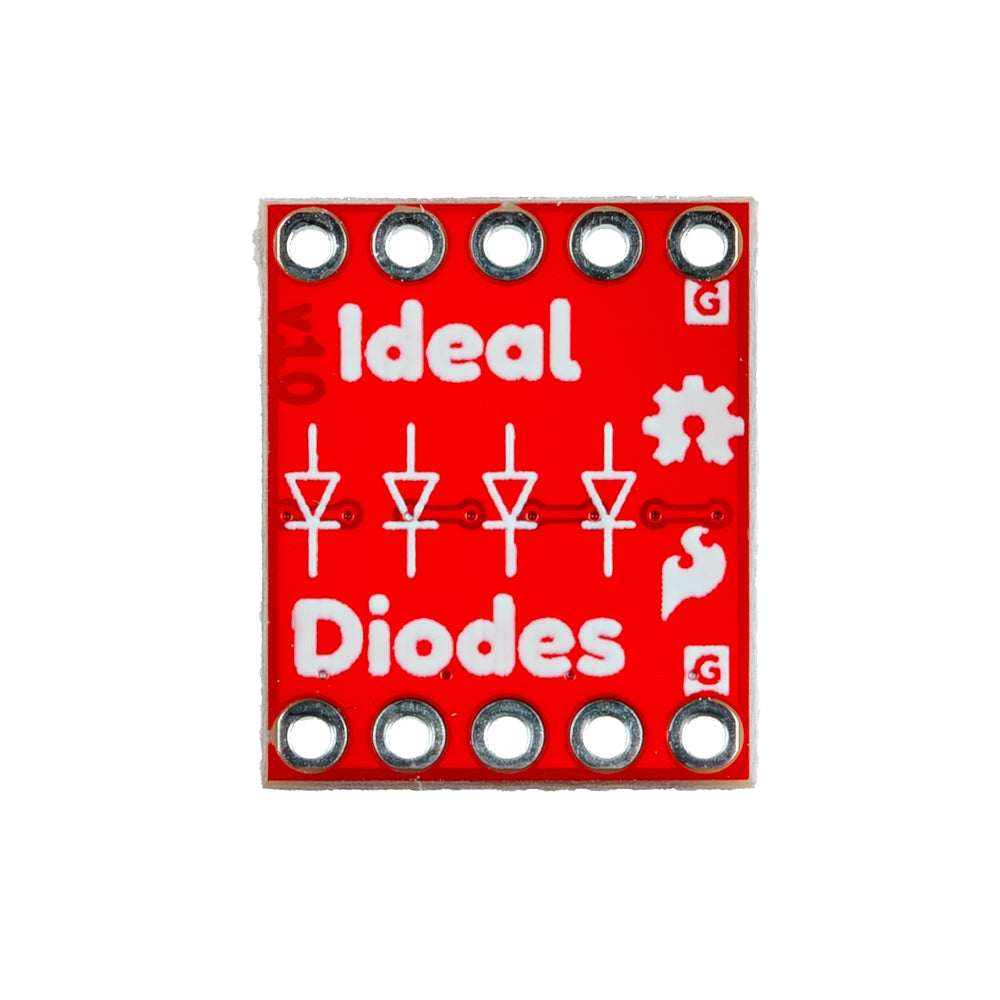

Need some extra help keeping your project up and running while hot-swapping power supplies? The SparkFun Ideal Diode Breakout is - you guessed it - ideal.
Features & Specs

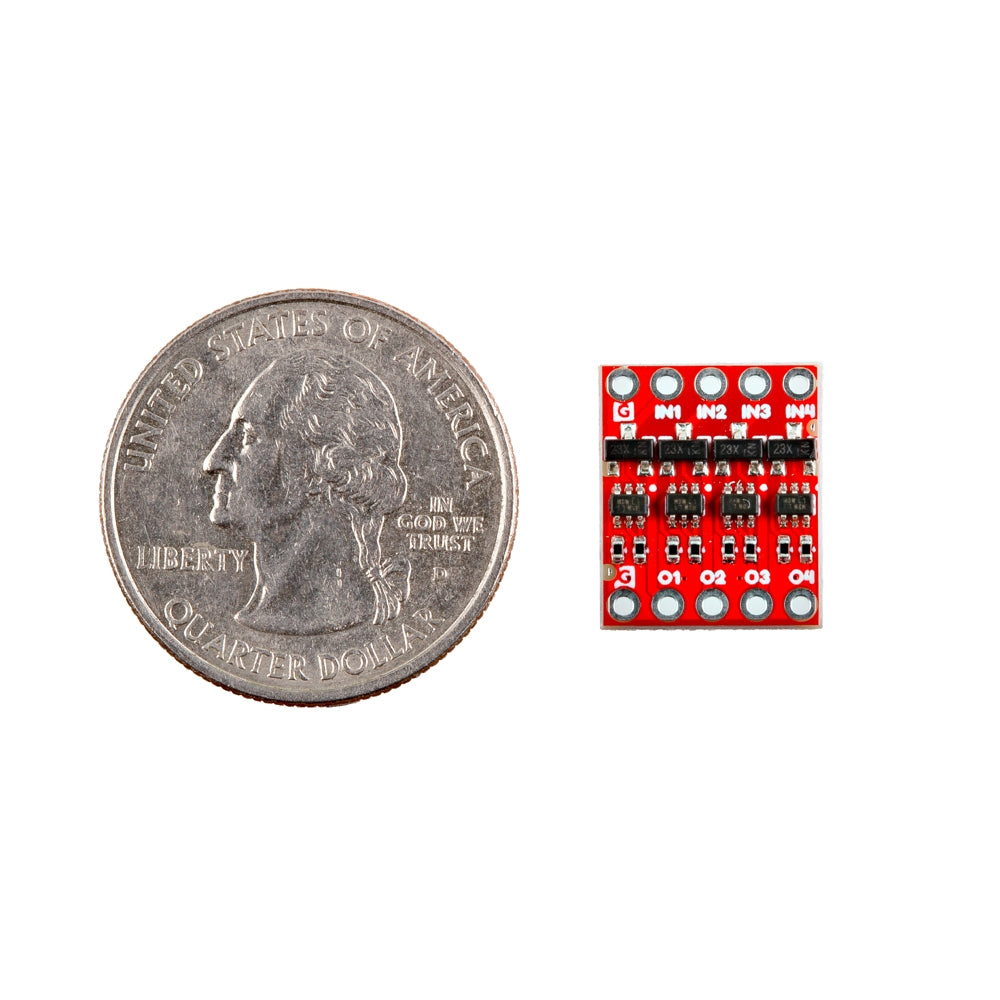

- Board Measurements: 15.2mm x 12.7mm
- Typical Forward Voltage Drop:
- 8mV (I=0.1A, VIN=20V)
- 12mV (I=0.1A, VIN=5V)
- 26mV (I=0.1A, VIN=1.8V)
- 62mV (I=1A, VIN=20V)
- 79mV (I=1A, VIN=5V)
- 120mV (I=1A, VIN=1.8V)
- 275mV (I=4A, VIN=20V)
- 350mV (I=4A, VIN=5V)
- 350mV (I=4A, VIN=1.8V)
- Typical On Resistance:
- 69mΩ (VIN=20V, I=4A)
- 62mΩ (VIN=20V, I=1A)
- 78mΩ (VIN=20V, I=0.1A)
- 88mΩ (VIN=5V, I=4A)
- 79mΩ (VIN=5V, I=1A)
- 120mΩ (VIN=5V, I=0.1A)
- 160mΩ (VIN=1.8V, I=4A)
- 120mΩ (VIN=1.8V, I=1A)
- 260mΩ (VIN=1.8V, I=0.1A)
- Typical Reverse Leakage Current:
- -50μA (VIN=1.8V, V_fwd=-1V)
- -190μA (VIN=1.8V, V_fwd=-8V)
- -110μA (VIN=5V, V_fwd=-1V)
- -260μA (VIN=5V, V_fwd=-8V)
- -420μA (VIN=20V, V_fwd=-1V)
- -560μA (VIN=20V, V_fwd=-8V)
Features & Specs
- Board Measurements: 15.2mm x 12.7mm
- Typical Forward Voltage Drop:
- 8mV (I=0.1A, VIN=20V)
- 12mV (I=0.1A, VIN=5V)
- 26mV (I=0.1A, VIN=1.8V)
- 62mV (I=1A, VIN=20V)
- 79mV (I=1A, VIN=5V)
- 120mV (I=1A, VIN=1.8V)
- 275mV (I=4A, VIN=20V)
- 350mV (I=4A, VIN=5V)
- 350mV (I=4A, VIN=1.8V)
- Typical On Resistance:
- 69mΩ (VIN=20V, I=4A)
- 62mΩ (VIN=20V, I=1A)
- 78mΩ (VIN=20V, I=0.1A)
- 88mΩ (VIN=5V, I=4A)
- 79mΩ (VIN=5V, I=1A)
- 120mΩ (VIN=5V, I=0.1A)
- 160mΩ (VIN=1.8V, I=4A)
- 120mΩ (VIN=1.8V, I=1A)
- 260mΩ (VIN=1.8V, I=0.1A)
- Typical Reverse Leakage Current:
- -50μA (VIN=1.8V, V_fwd=-1V)
- -190μA (VIN=1.8V, V_fwd=-8V)
- -110μA (VIN=5V, V_fwd=-1V)
- -260μA (VIN=5V, V_fwd=-8V)
- -420μA (VIN=20V, V_fwd=-1V)
- -560μA (VIN=20V, V_fwd=-8V)
